Элемент "Таблица"

Таблица является одним из основных элементов представления информации в Алькир. Таблицы могут быть одноуровневыми и двухуровневыми. Помимо этого для работы с технологическим журналом используется особый вид таблицы с динамически формируемыми фильтрами.

Одноуровневые таблицы​

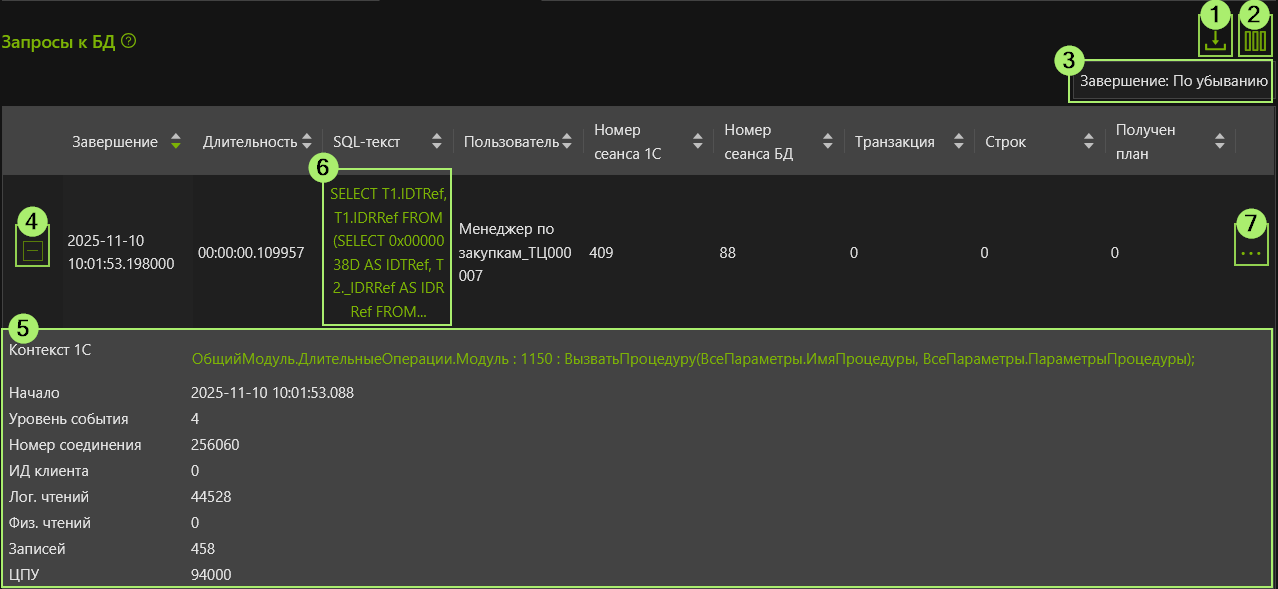

Скриншот №1! Элементы таблицы:

  1. Фильтры и сортировка. Интерфейс для управления фильтрами, сортировкой, видимостью столбцов.
  2. Текущие значения сортировки и фильтров.
  3. Элемент управления для показа поля с дополнительной информацией по строке.
  4. Ячейки с текстом зеленого цвета содержат детализацию, доступную по клику.
  5. Дополнительная информация по строке. Состав полей определяется динамически в зависимости от настройки видимости колонок - колонки, видимость которых отключена, не будут выводится в строке, но будут отображаться в доп. информации.
  6. Контекстное меню. Список возможных опций раскрывается при наведении курсора.

Двухуровневые таблицы​

Скриншот №2! Элементы таблицы:

  1. Фильтры и сортировка. Интерфейс для управления фильтрами, сортировкой, видимостью столбцов.
  2. Текущие значения сортировки и фильтров.
  3. Колонки и данные строк верхнего уровня.
  4. Колонки и данные строк вложенного уровня. Вложенные строки используются для детализации данных верхнего уровня.
  5. Контекстное меню. Список возможных опций раскрывается при наведении курсора.

Фильтры и сортировка​

При работе с одноуровневыми и двухуровневыми таблицами нажатие на кнопку "Фильтры и сортировка" открывает окно с параметрами фильтрации. Скриншот №2! Набор фильтров определяется составом колонок конкретной таблицы. Все настроенные фильтры объединяются по "И". Для применения изменений необходимо нажать кнопку "Сохранить" (7).

1 - Настройка сортировки​

Настройка сортировки поддерживается только по одной колонке. Направление сортировки настраивается.

2 - Сброс настроек видимости/фильтрации​

Сброс настроенных фильтров и параметров видимости колонок в состояние по умолчанию.

3 - Видимость колонки​

Чекбокс управления видимостью колонки.

4, 5, 6 - Настройка фильтрации для колонки​

Оператор сравнения и значение для отбора указываются для каждой колонки. Для некоторых типов значений предусмотрен выбор единицы измерения.
В качества оператора сравнения могу использоваться:

  • тип данных "строка":
    • =
    • !=
    • contain
    • not contain
  • тип данных "число" или "дата/время":
    • =
    • !=
    • >
    • <
    • =<
    • =>

7 - Сохранить​

Нажатие на кнопку "Сохранить" фиксирует заданные параметры фильтрации.

Таблица событий технологического журнала​

В таблице для работы с событиями технологического журнала состав полей не определен. Для отбора могут использоваться любые поля, присутствующие в собранном технологическом журнале. Помимо этого, при переходе во вкладку "События технологического журнала" из контекстного меню другой таблицы, в окне "Сортировка и период фильтрации" присутствуют дополнительные параметры отбора по дате. Скриншот №3!

1 - Период фильтрации​

Фильтр для дополнительного отбора событий по периоду. Используется только при переходе к вкладке технологического журнала из другой таблицы. Используется для точного отбора событий по дате, без изменения основного период отбора Алькир.

2 - Сортировка​

Параметры сортировки.

3 - Параметры объединения фильтров в группе​

Настройка объединения условий в группе: НЕ/И/ИЛИ.

4 - Раздел динамически формируемых фильтров​

Меню добавления полей/группировок.

5 - Раздел динамически формируемых фильтров​

Настраиваемые параметры фильтрации.
