Элемент "Дерево блокировок"

Дерево блокировок - визуальный элемент, используемый для анализа конфликтов блокировок 1С. Дерево блокировок является вариантом диаграммы Ганта или диаграммы timeline ориентированных на отображение нескольких конфликтующих блокировок 1С.

Дерево блокировок​

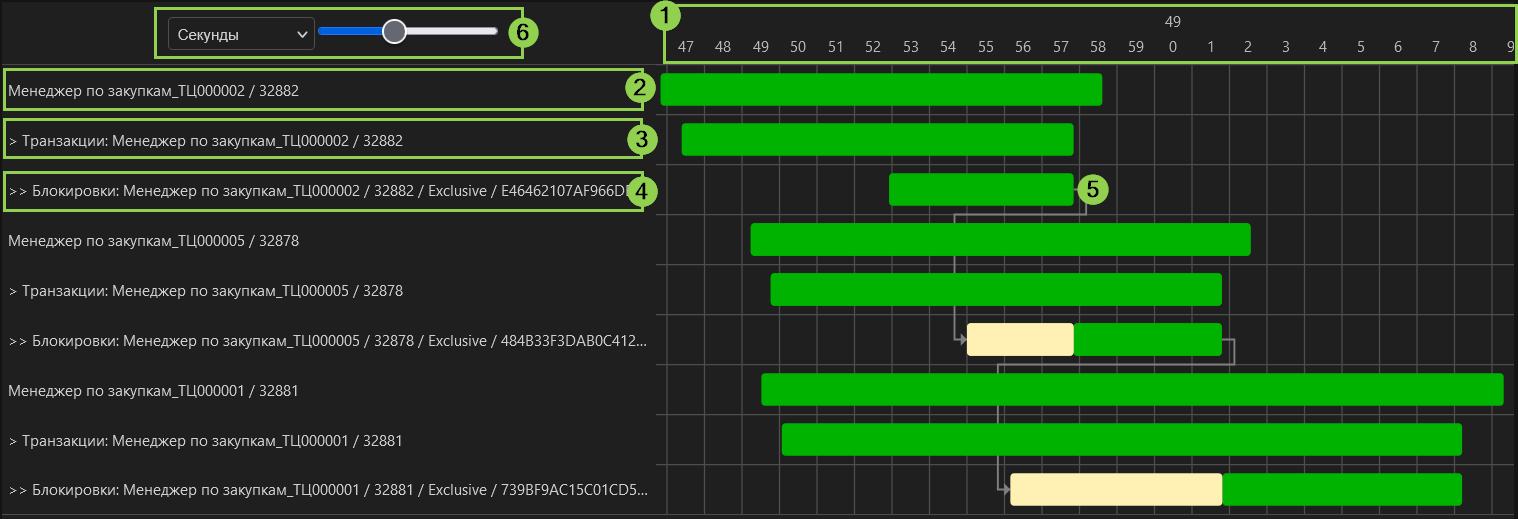

Скриншот №1!

1 - Область отображения периода​

Временная шкала событий, отображаемых в дереве блокировок. Соответствует параметру "Длительность интервала".

2 - Серверный вызов блокировки​

Информация о серверном вызове "родителе" блокировки. В области описания выводится имя пользователя и номер сеанса 1С. Если в конфликте блокировки задействовано несколько серверных вызовов из одного сеанса, они все выводятся в одной строке.

3 - Транзакция блокировки​

Информация о транзакции, в которой установлена блокировка. В области описания выводится имя пользователя и номер сеанса 1С. Если в конфликте блокировки задействовано несколько транзакций из одного сеанса, они все выводятся в одной строке.

4 - Блокировка​

Информация о блокировке. В области описания выводится имя пользователя, номер сеанса 1С и режим блокировки. Каждая блокировка выводится в отдельной строке. Выводятся первые 10 значений блокировки. Если фактически их больше, их количество будет указано в конце списка.

5 - Конфликт блокировок​

Стрелка указывает на конфликт блокировок. Начало стрелки - блокировка виновник, конец - блокировка жертва.

6 - Масштаб​

Полоса регулировки масштаба диаграммы. При построении масштаб определяется автоматически таким образом, чтобы диаграмма целиком помещалась на экране.

Цветовая индикация​

Каждый интервал отображается в одном из четырёх цветов.

ЦветЗначение
ЗелёныйОперация выполнена успешно.
Серверный вызов завершен успешно, если в ТЖ для него не найдено связанное событие EXCPCNTX.
Транзакция завершена успешно, если по данным ТЖ она закрыта функцией CommitTransaction.
Блокировка установлена успешно, если в ТЖ для неё не найдено связанного события TTIMEOUT и TDEADLOCK.
ЖёлтыйИнтервал ожидания предоставления блокировки, если в итоге блокировка была предоставлена успешно.
КрасныйОперация не выполнена или выполнена с ошибкой.
Серверный вызов завершен с ошибкой, если в ТЖ для него найдено связанное событие EXCPCNTX.
Транзакция завершена не успешно, если по данным ТЖ она закрыта функцией RollbackTransaction.
Блокировка не установлена, если в ТЖ для неё найдено связанное событие TTIMEOUT или TDEADLOCK.
БелыйНе удалось найти все данные для отображения. Может применяться только для информации о серверных вызовах. Например, если на момент построения дерева серверный вызов ещё не завершён или о нём нет информации в ТЖ.

Подробности​

По каждому интервалу можно получить детализацию. Для этого необходимо по нему кликнуть. Детализация выводится в всплывающем окне. Для каждого типа интервала (серверный вызов, транзакция, блокировка) выводится разный перечень информации.

Серверный вызов​

Скриншот №4! Выводится:

  1. Длительность
  2. Контекст
  3. Текст ошибки (если была)

Транзакция​

Скриншот №3! Выводится:

  1. Статус: Commit или Rollback
  2. Длительность
  3. Контекст

Блокировка​

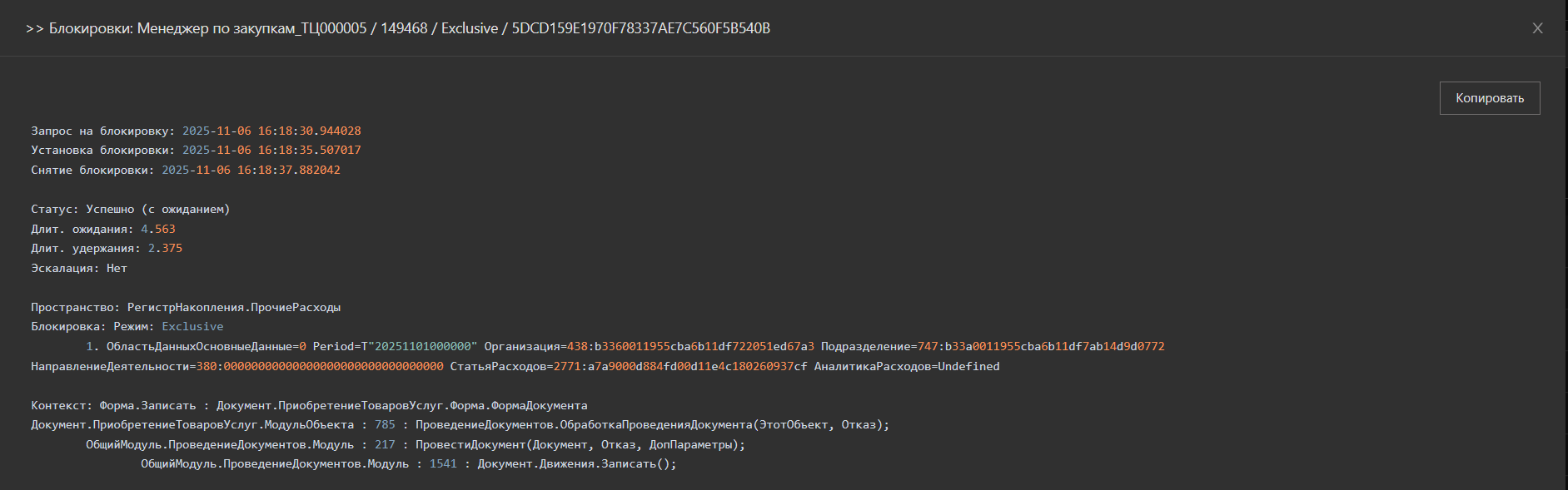

Скриншот №2! Выводится:

  1. Моменты времени запроса на блокивроку, установки блокировки, снятия блокировки.
  2. Статус: Успешно или Ошибка (тип ошибки)
  3. Длительность ожидания
  4. Длительность удержания
  5. Признак эскалации
  6. Пространство в терминах 1С
  7. Режим блокировки: Shared или Exclusive
  8. Описание полей и значений блокировки, участвующих в конфликте, в терминах 1С. Выводится только конфликтующая блокировка, а не все блокировки события TLOCK.
  9. Контекст установки блокировки

Особенности логики построения​

  1. Построение дерева выполняется рекурсивно от события TLOCK. На каждой итерации для событий TLOCK находятся блокировки, которые удерживают требуемую блокировку. Это обуславливает две особенности:
  • Дерево строится только "вверх", т.е. оно включает только виновников исходного события TLOCK. Если исходная блокировка была для кого-то виновником, в дереве этой информации не будет.
  • При построении дерева на основании событий TTIMEOUT и TDEADLOCK, первым шагом находится связанное событие TLOCK, и затем от него строится дерево виновников. Таким образом, для событий TDEADLOCK возможны ситуации, когда в дереве отображаются не все участники взаимоблокировки, а только те, которые стали причиной ожиданий прерванной транзакции.
